电磁兼容EMC仿真模拟测试
EMC仿真测试是什么?为什么要进行电磁兼容仿真测试?它集高速电路建模、仿真和优化为一体,用仿真代替实验,可以快速的帮助工程师完成高速电路EMC设计,实现信号完整性,减少研发费用,缩短研发周期。
EMC仿真测试是什么?为什么要进行电磁兼容仿真测试?
解答:EMC仿真软件能够为我们提供了一个非常有效的高频和高速电磁仿真设计工具,它集高速电路建模、仿真和优化为一体,用仿真代替实验,可以快速的帮助工程师完成高速电路EMC设计,实现信号完整性,减少研发费用,缩短研发周期。目前,国际上商业的EMC仿真软件有许多种,主要应用于高速PCB电路设计、各种类型的高频滤波器设计、高频天线和波导设计、LTCC设计、传输线设计(包括微带、带状线和同轴电缆等)、信号完整性设计和电磁分析等。大多数EDA软件都采用模块化设计,不同的模块实现不同的功能,用户可以根据需要选择模块自己进行软件配置。下面对四种典型的EMC仿真设计软件进行介绍。
四种常见的EMC仿真软件介绍

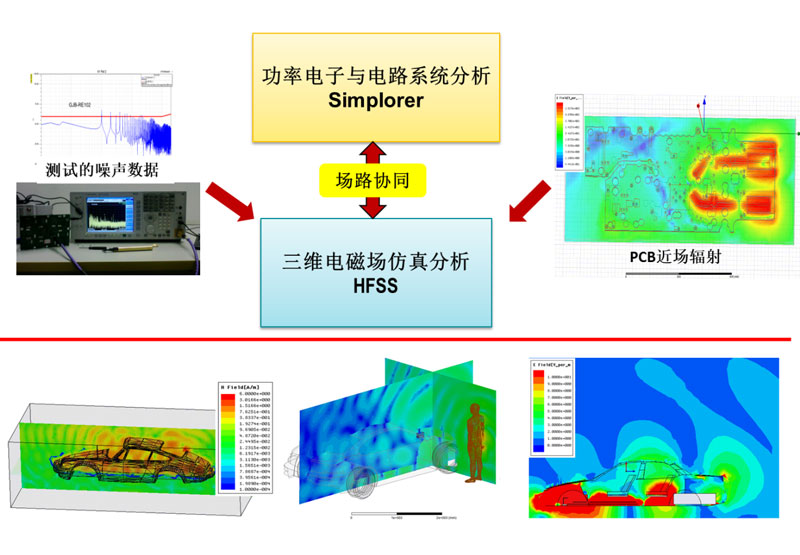

(1)Ansoft High-Frequency and High-Speed Designers该软件由Ansoft Corporation公司设计,主要有高频设计、信号完整性和电磁设计的软件产品。
高频设计产品主要包括:
(a)3D电磁场有限元高频设计工具HFSS;
(b)RF、高速和通讯设计工具DESIGNER;
(c)RF/混合信号Ic和高性能信号完整性设计工具NXXlM 。
信号完整性设计产品主要包括:
(a)多层板、集成电路包和3D设计工具3D EXTRACTOR;
(b)功率和信号完整性分析工具Siwave;
(c)高速Ic的快速模拟分析工具TPA。
电磁设计和分析工具主要包括:
(a)2D和3D方式进行电磁和热量分析工具Maxwell 2D和3D;
(b)系统建模工具SIMPLORER;
(c)磁性元件设计工具PEXPRT;
(d)电子结构旋转后的性能评估工具RMXPRT。
(2)SimLab EMC Simulation Software该软件由德国Simlab软件公司设计,主要包括PCBMOd、CableMod、RaidaSim软件产品。
PCBMod是模拟EMC/EMI、信号完整性的强大工具,可进行2D和3D模拟,可以从主要的EDA数据库引入PCB设计数据,主要采用时域和频域分析方法,测量节点上的电压分配、元件的电流分布、散射参数、阻抗曲线、辐射等。
CableMod是系统互连的分析工具,可用于建模和复杂电缆结构的模拟,可进行2D模拟,主要采用时域和频域分析方法,测量节点上的电压分配、元件的电流分布、散射参数、阻抗曲线、辐射等。RaidaSim是PCB、线束及设备的辐射计算工具,可进行2D和3D模拟,引入电流密度分布,计算近场和远场,2D和3D图形结果等。该软件最大的不足是目前只能工作在UNIX和X-Window/Motif环境下,尚未推出Window NT和Windows 2000环境下的版本。
(3)FLO/EMC Design Class Electromagnetic Analysis Software for Electronics该软件由Flomerics Ltd.公司设计,可单独和综合进行元件、模块、系统、天线的EMC设计和分析,采用时域传输线矩阵分析方法,电磁场和电流的2D和3D可视化模拟,机壳的屏蔽效能分析等,可快速的进行模型配置、电路和电线建模、狭缝建模、自动生成网孔、电路建模以及屏蔽效能分析等。
(4)SONNET High Frequency Electromagnetic So ftware该软件由SONNET Software Inc.公司设计,包含Professional、Gold、Silver、sasic、LitePlus、Lite等七个功能模块。
